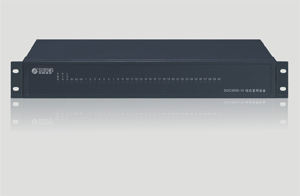

SOC5000-15 综合复用设备
SOC5000-15系列是将各种语音(二线环路、2/4线、四线E&M、磁石等)、视频图像、以太网、同步数据(包括V.35、V.24等)、异步数据(RS232/422/485等)、64K数据复用在单E1、多路E1或光纤通道上传输的综合复用设备。
该系列设备可将PCM复用设备和传输设备有机地融于一体,同时作为远端设备时,可配置PBX语音交换盘,实现内部本地语音交换,具有集团电话PBX语音交换功能。

SOC5000-15系列是将各种语音(二线环路、2/4线、四线E&M、磁石等)、视频图像、以太网、同步数据(包括V.35V.24)、异步数据(RS232/422/485)64K数据复用在单E1、多路E1或光纤通道上传输的综合复用设备。

   该系列设备可将PCM复用设备和传输设备有机地融于一体,同时作为远端设备时,可配置PBX语音交换盘,实现内部本地语音交换,具有集团电话PBX语音交换功能。

功能特点

     结构合理,性能稳定

采用19英寸1.5U标准机箱6槽插卡式结构,扩容维护方便设备具有6个盘卡插槽,其中1个为主控插槽+4个业务插槽+1个扩展插槽。4个业务插槽可任意混插各类语音盘、数据盘、视频盘等

     可靠性高

采用AC220VDC-48V双重供电方式,可接蓄电池,具有浮充功能, 全表面贴装工艺,善的告警指示及话路状态指示,具有线路检测和故障定位功能,统一纳入SOC-NM2005网管平台,提供完善的网管功能,为系统的运行和管理提供可靠的保障

     组网灵活

多种传输方式:包括E1传输、光纤传输、HDSL传输,点对点/星型/链形结构, 通过多E1传输时,采用MP技术(线路负载平衡)将多E1信道捆绑传输各种业务,集成PDHPCMPBX等多重功能融于一体,应用于各种专网业务,为客户在原有传输架构上提供性价比更高的接入方案,可根据用户需求配置PBX语音交换盘,用户通过本地或局端出局

     业务丰富

丰富的数据接口:RS232RS422V.24V.35(Nx64K)10/100Base-T等, 齐全的语音接口:FXOFXS、磁石、E&M2/4线,齐全的音频接口:高保真音频、爱峰/来邦对讲,数字非压缩视频图像接口,且支持任何高分辨率视频信号,支持来电显示、反极计费信号

物理属性

SOC5000-15

(台式)

物理尺寸(mm)

1.5U标准机箱:488(宽)×215(深)×66(高)

供电方式

AC/DC双重供电  AC190V260VDC-44V-56V(纹波≤5%)

整机功耗

<50W

工作环境

工作温度:-550;工作相对湿度:10%90%无凝结(室温)

储存环境

储存温度:-2070;储存相对湿度:5%95%无凝结(室温)



   配置参数

盘卡

插槽

盘卡名称

功能描述

线路接口

业务接口

接口描述

数量

接口描述

数量

主控

槽位

主控插槽:1。根据业务需求,选择以下主控盘进行配置。

MCU

PCM主控盘

(E1接入)

E1(C3)

1

以太网接口

(带宽:N×64KN≤31)

2

FDU

光纤主控盘

155M(SC)

1

以太网接口

(带宽10/100M可选)

2

DDU

2E1接入主控盘

(链型连接)

2E1(C3)

2

以太网接口

(带宽:N×64KN≤31)

2

MEM

4E1接入主控盘

4E1(C3)

4

VFU

视频传输主控盘。

(传输非压缩图像和扩展其它业务)

光纤(SC)

1

视频接口(BNC)

8

音频接口(RJ45)

8

以太网接口(RJ45)

3

E1接口(RJ45)

4

RS232/485数据(RJ45)

2

业务

槽位

业务插槽:4个;根据业务需求,任意选择以下业务盘卡混插。

FXS

语音用户盘,接电话机

用户接口(RJ45)

8

FX0

中继盘,接交换机用户

中继接口(RJ45)

8

MCS

磁石盘

磁石接口(RJ45)

8

E&M

四线E&M

4线E&M接口(RJ45)

4

CWT

载波盘

2/4线音频接口(RJ45)

8

ASY

异步数据盘

RS232/422/485接口

(RJ45)

4

APO(S)

爱峰对讲音频盘

对讲主机、分机接口

(RJ45)

4

ETH

以太网业务盘

以太网接口(RJ45)

4

扩展

槽位

扩展插槽:1个;根据业务需求,任意选择以下扩展盘卡配置。

PBX

语音交换盘

话务台串口

RS232(RJ11)

2

EE1

EI扩展盘(配合FDU盘扩展E1业务)

E1接口(C3)

4/8

V.35

V.35同步数据传输

V.35接口(DB25)

1

FMR

成帧E1(Nx64K信道容量)

E1接口(C3)

1
