申瓯电话交换机安装注意事项
来源: www.shenousz.com   发布时间: 2011-10-25 09:34   3242 次浏览   大小:  16px  14px  12px
深圳申瓯集团电话交换机安装注意事项

1电话交换机机房安装和使用注意事项

   A 交换机机房应干燥、通风,无腐蚀气体,无强电磁干扰。

   B 交换机周围空间不要太拥挤,以利于散热;

   C 交换机机房湿度应保持小于80%,湿度恒定在25摄氏度左右,有条件时应安装相应设施。

   D 避免安装在阳光直射、太冷太热或潮湿的地方(温度范围:040,湿度范围:60%以下);

   E 避免安装在经常振动、灰尘多或会接触水、油的地方

   F 避免接近高频机器或电子焊接器及收音机或手机天线(包括短波)

   G 提供弱电专用地线系统,对地阻抗必须≤3欧姆

   H 尽量安装防静电地板

   I   交换机接地应遵循本说明书中所述接地要求,要单独、良好接地。

   J  检查供电电源是否在 195V265V 的范围内,防止因电源电压突变、波动等现 象而引起交换机工作出现异常。建议选用UPS电源

   K 接通电源后,面板(微机指示灯)灯闪烁,表示机器已经正常工作。

   L 交换机与其他设备之间应保持相应距离,更禁止其他设备与交换机叠放。

2程控交换机电话配线箱(架)安放及其防雷措施

   A  建议无论何种机型,都使用电话配线箱(),并用跳线方式连线,这样便于维护。

   B  电话配线箱()一般应左侧为接交换机端口线,右侧为出线端,接通信电缆线或电话线或网线等。

   C  电话配线箱()如有通信电缆线,则必须要安装通信电缆的屏蔽的铝层要接地,

   D  电话配线箱必须与主机必须有分别到时接地,否则,即使安装避雷保安排或保安单元无效,因为它对地并没有形成回路。

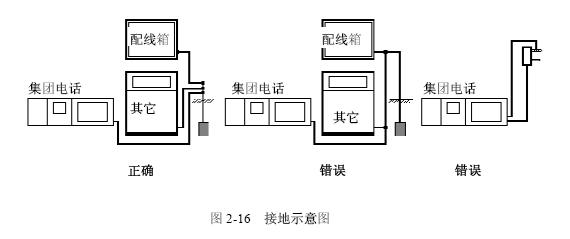

   E  交换机与配线箱或架接地方法如图:

3程控交换机电源及稳压设备的要求



   可靠稳定的电源供给是用户交换机正常运行的重要指标。本机工作电压为交流 195V265V50Hz±2Hz。为保证通信的可靠性、稳定性,建议用户在安装交换机电源时,应独立于其它设备的电源,以防不必要的电源中断。如当地电网电压波动很大,或电源稳定性差用户极有必要配置UPS交流稳压电源。用户在选购稳压设备时,切忌选用断电切换式交流稳压电源。比如通用型交流家用稳压电源冰箱保护器等。因为间隔式断电切换会造成设备工作混乱。

4程控交换机后备电源的电瓶的配置及使用

    经常性停电或无电地区,本设备可配置电瓶使用。配置24V-48V的电瓶(根据不同的交换机机型电瓶要求不同),容量为12V7100AH(视交换机机型而定)。直接将电瓶按对应的极性分别接在两接线柱上(红色为正极,黑色为负极)。缺电太多时,不应连续使用电瓶,否则会影响电源输出的稳定性及使用寿命。

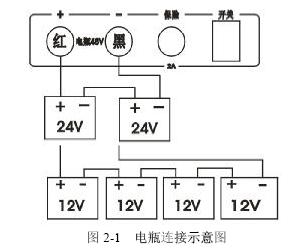

    注意:本电源的负载不能有任何短路现象。电瓶接法如图

5程控电话交换机综合布线及其注意事项

   系统布线非常重要,它的好坏直接影响到通话质量,若串入高压电,甚至威胁到机器以及人身安全。

   A 不要将电话线与交流电源、电脑、电报机等连线并行布设,如果靠近这些线应做屏蔽;

   B 避免PBX电话交换机与电脑等其它办公设备共用同一电源插座,可能会产生噪声干扰;

   C 布线时应先将系统电源关闭,布完线再打开,布错线可能会导致系统不能正常工作;

   D PBX电话交换机到分机线的最大距离:HJK-120 E/F/M/G型等及SOT600S型集团电话交换机接普通话机传输距离约1500HJK-120 z/普通型/D型等及SOT600型、JSY2000-06型、SOC8000型程控交换机接普通话机传输距离约5000,接专用专用话机传输距离约400;此传输距离与所用线的粗细有关仅供参考!

6、程控交换机地线要求

   A 交换机内部设有防雷装置,但交换机的接地必须可靠,否则防雷装置将不起作用。接地质量好坏对通话质量有很大影响,同时对工作人员的安全起保护作用。

   B 程控交换机的接地要求和其它通信设备一样,比较严格。接地电阻不得大于5欧姆,接地良好与否,直接影响着外线通话质量。

   C 接地点应从接地点直接通过电线与大地连接,不能与其它接地点共用。

7、程控电话交换机维护、保养及注意事项

  A 电话交换机要专人护理,经常擦拭灰尘,防止杂物进入交换机内部引起短路而导致系统故障。

  B 程控交换机正常使用情况下,不要无故带电拔插各种系统电路板,更不要私自拆卸、更换电路板上元器件。

  C 程控交换机电源指示灯正常工作时为闪烁状态,出现电源指示灯不亮时,应查看电源箱后保险管是否熔断,切勿私自打开电源。

  D 不使用的外线,应用中继开关命令对相应外线关闭。

  E 将没有来电显示功能的外线对应的中继来电显示功能关闭。

  F 如微机指示灯长亮或长暗时,则表示该机已发生故障,应立即切断电源,停止使用,交专业人员维修,或与厂家联系,若非专业人员私拆机器造成损坏,则其责任自负。
