申瓯通信为用户或销售商提供电话交换机背面接线分布图及分机端口接法

目前,申瓯程控交换机用户接口输出采用三种接口,一是RJ11(小型),二是采用25针插座,三是现在最流行的是用RJ45网络接口方式。申瓯通信为用户或销售商提供电话交换机背面接线分布图及分机端口接法。本接线主要是以申瓯电话交换机为主介绍,也适用于其它国产程控交换机,如:浙江瓯联,浙江亿泰,上海中联,上海华亨,上海沪光,上海普天(520厂),山东华光,上海嘉信,上海盖地,上海索泰等等集团电话交换机。。。。。。

一、小型电话交换机采用RJ11水晶头,这种最为简单,如:HJK120(208),SOC3100S.SOC3100h采用此接口,RJ11水晶头只要中间两芯。(略)

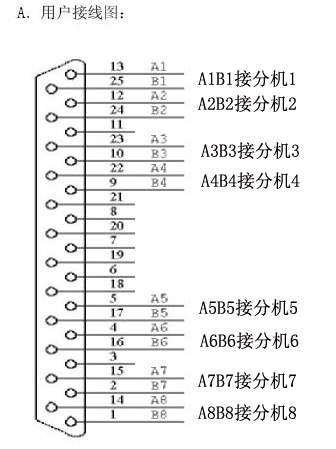

二、电话交换机采用25针插座输出,如:SOT600K, JSY2000,SOC8000,接法详见如示意图。(申瓯电话交换机用电脑25针各厂家接法相同<如上海产的,温州产的等)











第三、电话交换机采用RJ45网络接口输出,为最新接口方式,如:SOT600E,SOC3100K,HJK120S接法详见如示意图图。(凡是国内电话交换机用RJ45各厂家接法相同)
