申瓯交换机PC串口话务接口接线图
来源: www.shenousz.com   发布时间: 2012-06-14 09:29   7578 次浏览   大小:  16px  14px  12px
话务串口

申瓯交换机是通过串口与电脑com口相连结,电话交换机端提供RS232 串口是一个4P水晶插头rj11(与电话机手柄线的水晶头相同),顺序从左到右为1-4针(接线端口朝胸口,水晶头卡簧朝下数),出厂四芯水晶头分别是:1黑2红3绿4黄, 连结到另一端为9 孔标准串口插头(也可改为25 孔标准插头)接电脑。

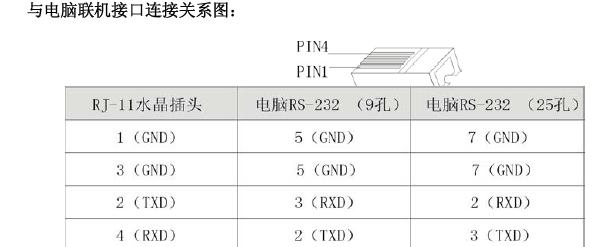

9 孔标准串口com插头分别接法是: 2脚接水晶头4针,3脚接水晶头2针,5脚接水晶头1,3针,其它空,(9 孔标准串口插头上排5个,下排4个,分别有序号)


申瓯电话交换机连接线出厂时一般为5米,最长不能超过80 米。超过此范围可另配置我公司生产的长线驱动器,其距离能增加到1Km。

电话交换机与RS232 串口是连接到电脑终端。连接速率为9600bit/s
