整理线路也是网络机房整理中重要的一环,线路为什么要整理,因为在后期维护的时候对应端口,这才是整洁的线路要达到的最终目的,网络工程师的综合布线水平,也主要在于他打标签的熟练度、重视度、清晰度、整洁度,一个合理有效的线缆布局对于机房整理的节约电能、节能降耗、空间节约、改善空气对流起到重要作用.
一般综合布线系统要求距离尽量短而整齐,排列有序,具体的方式有“田”字形和“井”字形两种.其中:“田”字形较适用于环形机房布局,“井”字形较适用于纵横式机房布局. 它的位置可安排在地板下和吊顶两个地方,各有各的特点,下面分别加以阐述:
1、地板布线:这是一种最常见的布线方式,它充分利用了地板下的空间,但要注意地板下漏水、鼠害和散热,还应保证在每个机房机柜下方开凿相应的穿线孔(包括地板和线槽).
2、吊顶布线:该布线方式特别适合于经常需要布线的机房,目前也非常流行,此方式中吊顶内包含了各种布线电源、弱电布线,在每个机柜上方开凿相应的穿线孔(包括地板和线槽),当然也要注意漏水、鼠害和散热,具体布线的内容有:强电布线、弱电布线和接地布线,其中强电布线和弱电布线均放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量(一般为100×50或50×50).强电线槽和弱电线槽之间的距离应保持至少5cm以上,互相之间不能穿越,以防止相互之间的电磁干扰.下面将一一加以阐述:
网络机房整理
  • 1、强电布线:在新机房装修进行强电布线时,应根据整个机房的布局和UPS的容量来安排,在规划中的每个机柜和设备附近,安排相应的电源插座,插座的容量应根据接入设备的功率来定,并留有一定的冗余,一般为10A或16A.电源的线缆直径应根据电源插座的容量并留有一定的余量.
  • 网络机房整理
  • 2、弱电布线:弱电布线中主要包括同轴细缆、超五类网线和电话线等,布线时应注意在每个机柜、设备后面都有相应的线缆,并应考虑以后的发展需要,各种线缆应分门别类用扎带扎好.
  • 网络机房整理

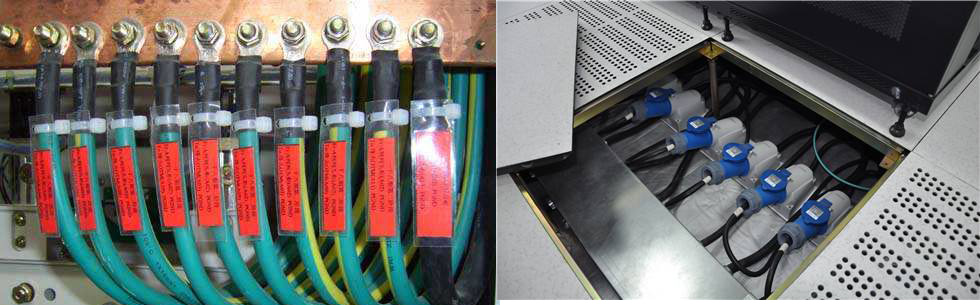

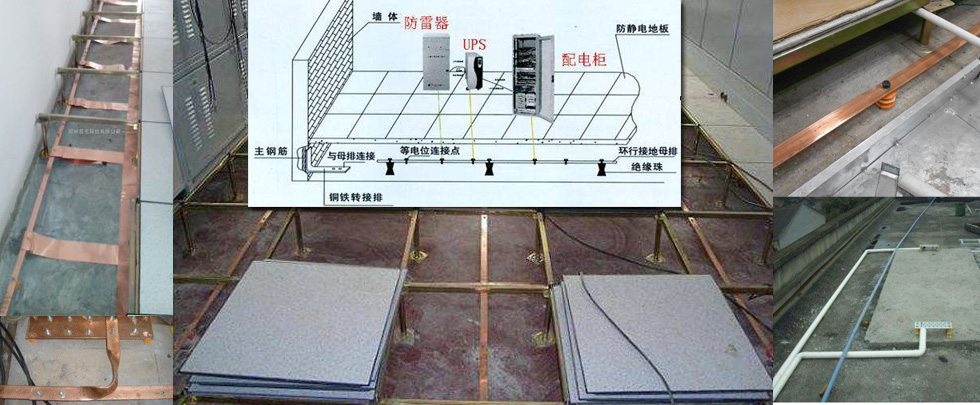

  • 3、接地布线:由于新机房内都是高性能的计算机和网络通讯设备,故对接地有着严格的要求,接地也是消除公共阻抗,防止电容耦合干扰,保护设备和人员的安全,保证计算机系统稳定可靠运行的重要措施.在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统. 在弱电布线的时候,为了保证传输的速率和网络的稳定,还应该注意以下几点:
  • 1、如果在2个端点间有多余的线缆,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来(双绞线的长度越长,传输质量越差,而且过长的线缆会为整理造成一定难度).
    2、线缆的接头处反缠绕开的线段的距离不应超过2cm,过长会引起较大的近端串扰(双绞线的缠绕要求是很严格的,缠绕密度很大程度上会影响到传输质量).
    3、在接头处,线缆的外保护层需要压在接头内而不能在接头外.虽然在线缆受到外界拉力时整个线缆均会受力,但若外保护层压在接头外,则受力的将主要是线缆和接头连接的金属部分.
    4、在线缆接线施工时,线缆的拉力是有一定限制的,一般为9kg左右.过大的拉力会破坏线缆对绞的匀称性.
    5、由于六类线缆要比一般的五类线粗,为了避免线缆的缠绕(特别是在弯头处),在管线设计时一定要注意管径的填充度,一般内径20mm的线管以放2根六类线为宜
